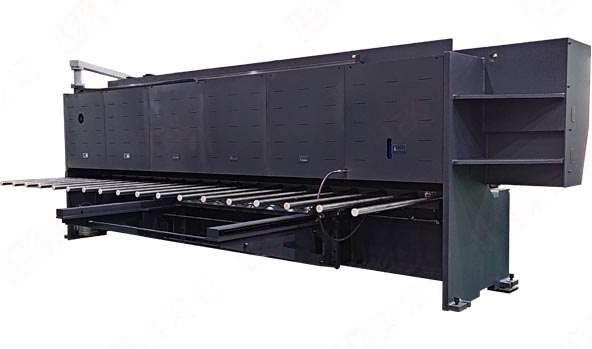

NVL4000
本機架結構采?鋼板焊接?成，經過?溫回?處理，消除內應?，能保持機架恒久性?精度要求； 本機配?專??控數控系統，定位精確?誤，刨槽?度強勁，進?深度穩定； 采?進??精度?輪?條、直線導軌、?精度減速機及?速伺服?達等配合傳動； 液壓式板料夾鉗及液壓式獨?送料夾鉗，保證夾緊?件穩固。
咨詢熱線
400-830-6398
特大功率伺服電機
回程速度最?可達：180m/min;
特大功率主伺服電機，
具有高強勁切削力；
高精度減速機配上高扭力高速伺服馬達傳動；
定位準確，刨槽力度強勁，進刀深度穩定。
高精度導軌齒條
采用高精度導軌齒條，配合高速伺服馬達，以達到穩定高速移動的效果
高效率切削刀架
高效率切削刀架可3-6把刨刀同時工作。
從右邊開始進刀，完成刨程后高速回程。
刀架冷卻裝置
刀架帶有噴霧氣冷卻裝置。
刨槽加工時電腦程式智能控制降溫，
有效保護刀具，增加使用壽命。
根據加工材料不同，可選擇：
滴水 / 吹氣 / 噴霧3種不同的降溫方式。

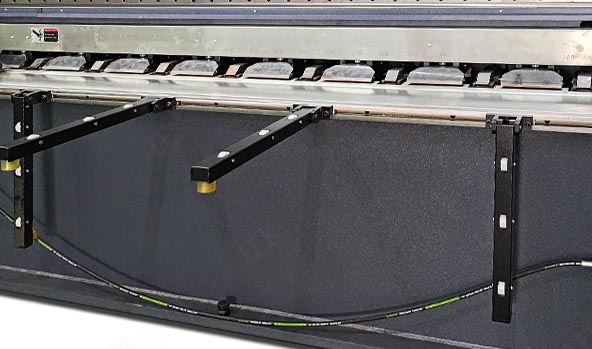

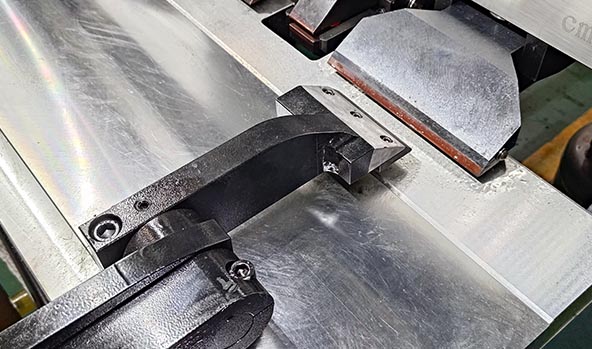

液壓式板料夾鉗
壓力強勁，壓料牢固穩定
送料后定位裝置
采用伺服電機驅動，
緊湊式設計同步傳動軸。
后管位螺桿導軌
采用精密滾珠螺桿和滾珠導軌，
傳動位置精準。

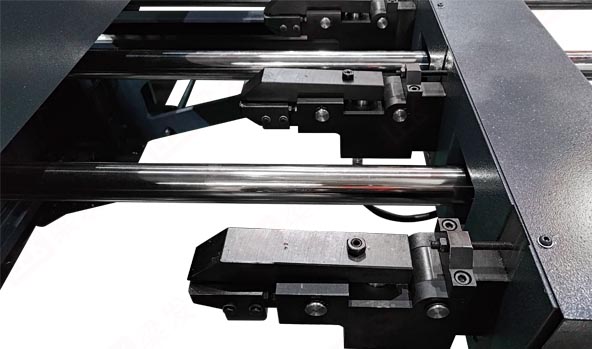

后管位軸傳動
后管位軸傳動同步性高，
可高負載夾緊板材運行。
有效行程：1250mm / 1650mm(選購)
*本頁面所展示產品外觀、參數、性能描述、對比數據等均來自華輝數控工廠內部實驗室，本集團自有產品的檢測和實驗，僅供參考，最終以實物為準。
| 參數名稱 | 單位 | NVL3000 | NVL4000 | NVL6000 | NVL8000 |
| 加工板厚度 | mm | 0.5~4 | 0.5~4 | 0.5~4 | 0.5~4 |
| 加工板寬度 | mm | 9~1250（可選購1650） | 9~1250（可選購1650） | 9~1250（可選購1650） | 9~1250（可選購1650） |
| 加工板長度 | mm | 3200 | 4200 | 6200 | 8200 |
| X軸?架速度 | m/min | 0~160 | 0~160 | 0~160 | 0~160 |
| X軸?架最??程 | mm | 3200 | 4200 | 6200 | 8200 |
| X軸伺服電機功率 | kw | 單?架 5.5 / 雙?架 7.5 | 單?架 5.5 / 雙?架 7.5 | 單?架 5.5 / 雙?架 7.5 | 單?架 5.5 / 雙?架 7.5 |
| 板料夾鉗移動速度 | mm/s | 0~15 | 0~15 | 0~15 | 0~15 |
| Y軸伺服電機功率 | kw | 1.5 | 1.5 | 2 | 2 |
| Z軸?架升降速度 | mm/s | 8 | 8 | 8 | 8 |
| Z軸?架升降最?位移 | mm | 15 | 15 | 15 | 15 |
| 液壓壓料缸 | pcs | 9 | 11 | 15 | 28 |
| ?作臺離地??度 | mm | 850 | 850 | 850 | 850 |
| 油箱容量 | lt. | 80 | 80 | 80 | 80 |
| 機床重量 | kg | 11000 | 14000 | 19000 | 21500 |
*本頁面所展示產品外觀、參數、性能描述、對比數據等均來自華輝數控工廠內部實驗室，本集團自有產品的檢測和實驗，僅供參考，最終以實物為準。
電柜行業
鈑金加工
家電行業
廚具行業
電梯制造業
廣告行業
裝飾燈飾行業
汽車行業
高效率刨槽雙刀架
合金刀桿
大觸摸屏數控系統
